設備紹介
プレス関係
設備一覧
| 機械名 | 数量 | 能力・その他 |
|---|---|---|
| 油圧プレス | 1 | 1,500ton |
| 油圧プレス | 2 | 100ton |
| ベンディングローラー | 1 | 160ton、 T16×3m（端曲げ時）、 T22×3m（補正曲げ） |
| ブレーキプレス | 1 | 220ton × 3.0m |

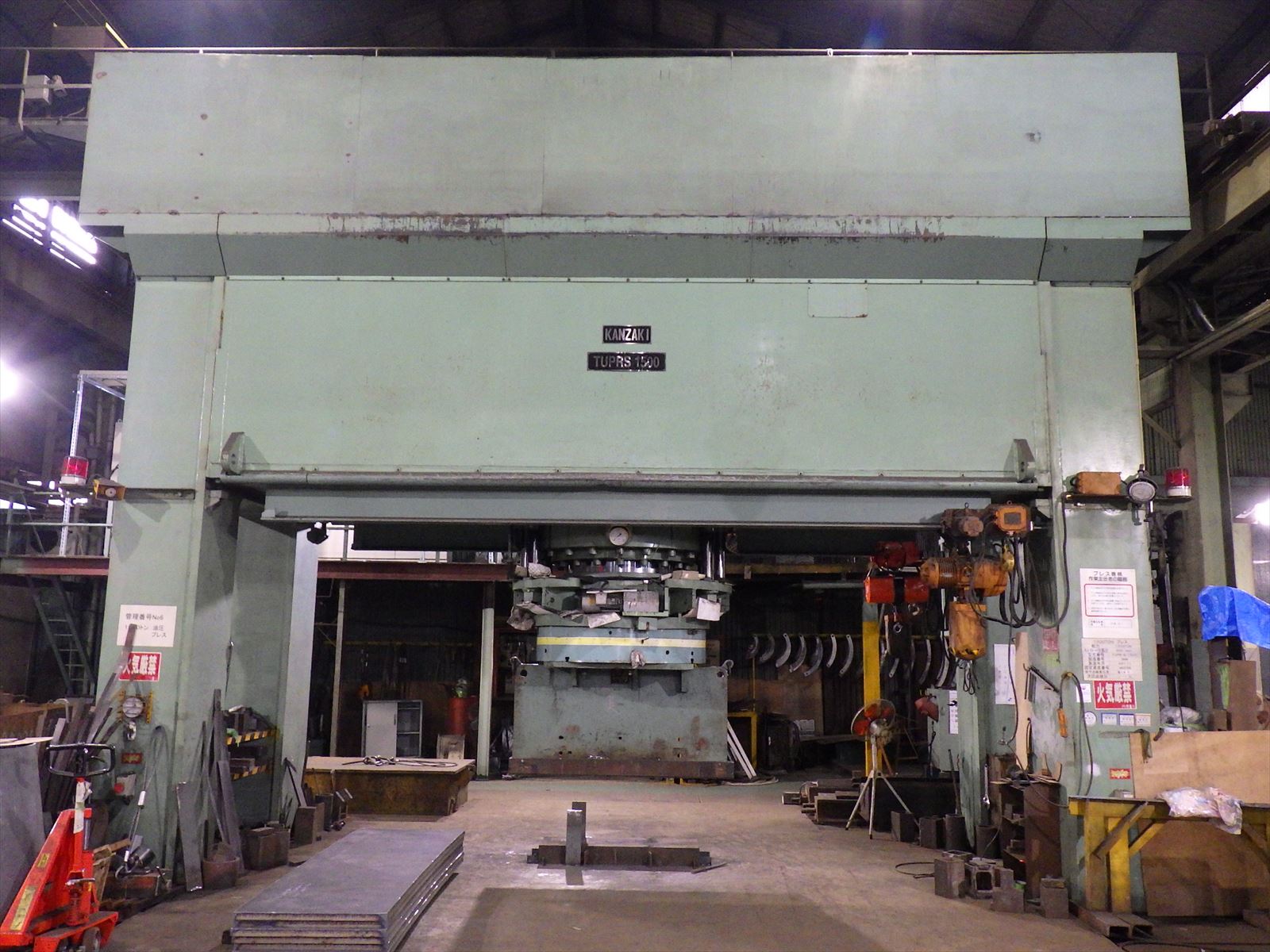

油圧プレス1500ton
| メーカー | 神崎工業 |
|---|---|
| 型式 | TUPR-S-1500 |
| 容量 | 1500ton |
| ラム径 | φ950mm |
| 引上シリンダー径 | φ160 × φ90 |
| ストローク | 600mm |
| デーライト | 1700mm |
| ラムヘッド | φ1440mm |
| テーブル |
（移動部）2440 × 1350mm （回転部）φ1200mm |
| 加圧速度 | 240mm/min |
| 下降速度 | 約5500mm/min |
| 上昇速度 | 約5500mm/min |
| ラム、テーブル移動距離 | 4000mm |
| ラム、テーブル同時移動速度 | 100～4000mm/min |
| ラム、テーブル単独移動および単独回転 | 360° |
| ラム、テーブル同時移動 | 油圧モーター 2台 |
| ラム、テーブル回転用電動機 ブレーキ付き |
1.5kw × 4P 2台 |
| 常用圧力 | 20.6MPa |
| 油圧用電動機 | 90kw × 6P 1台 |
| 電源 |
主電源（AC3φ、440V、60Hz） 操作電源（AC1φ、100V、60Hz） |
幅広い製品の歪み・ヨレを修正
左右にシリンダーを 2,800mm移動可能。 ラムの旋回角度も360°のため、 幅広の製品の歪みやヨレを容易に修正できます。
安全装置を搭載
自動落下防止装置、ストローク上下限における 自動停止装置、非常停止押釦など、 安全性に配慮した各種安全装置を搭載しています。

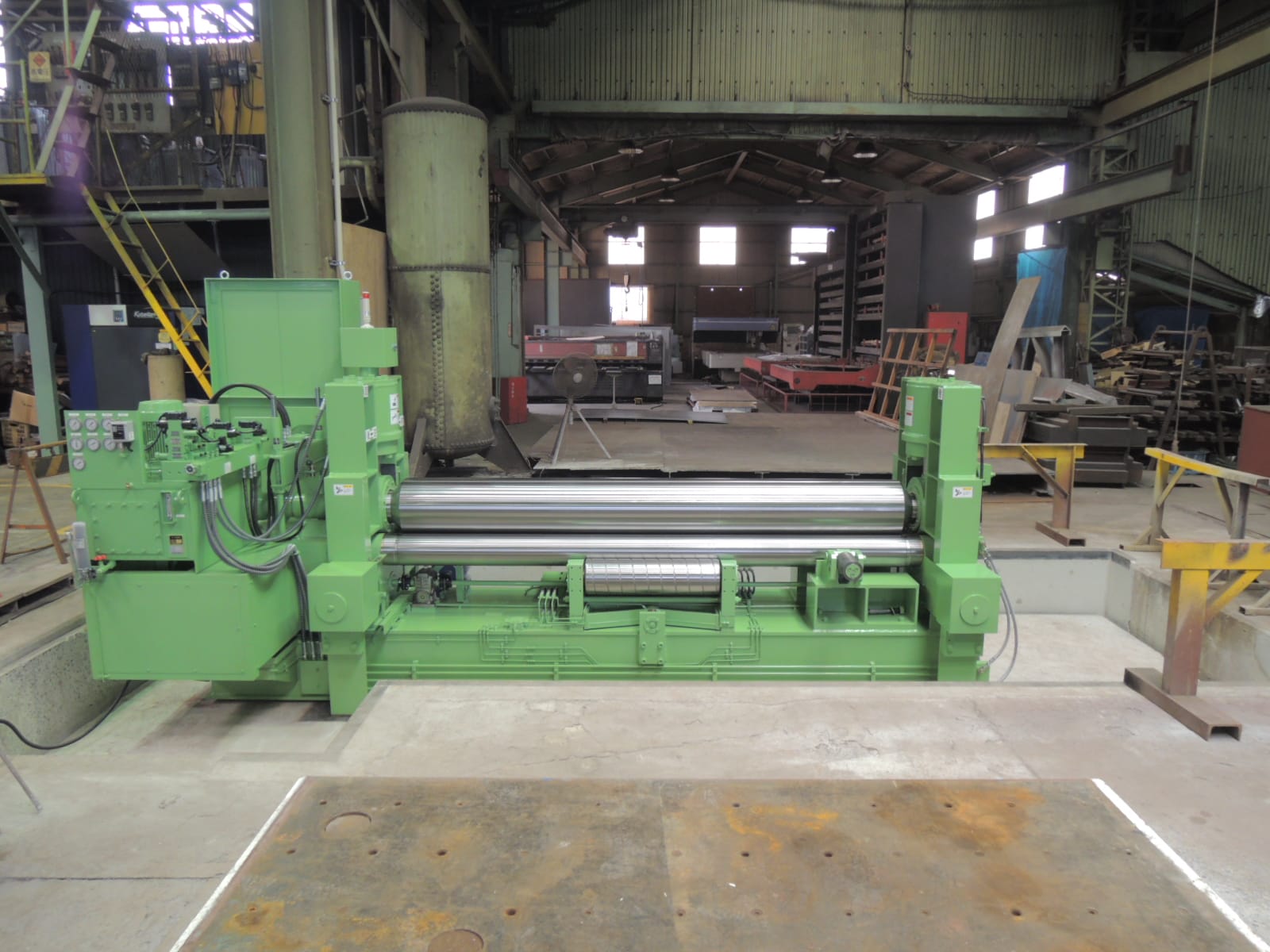

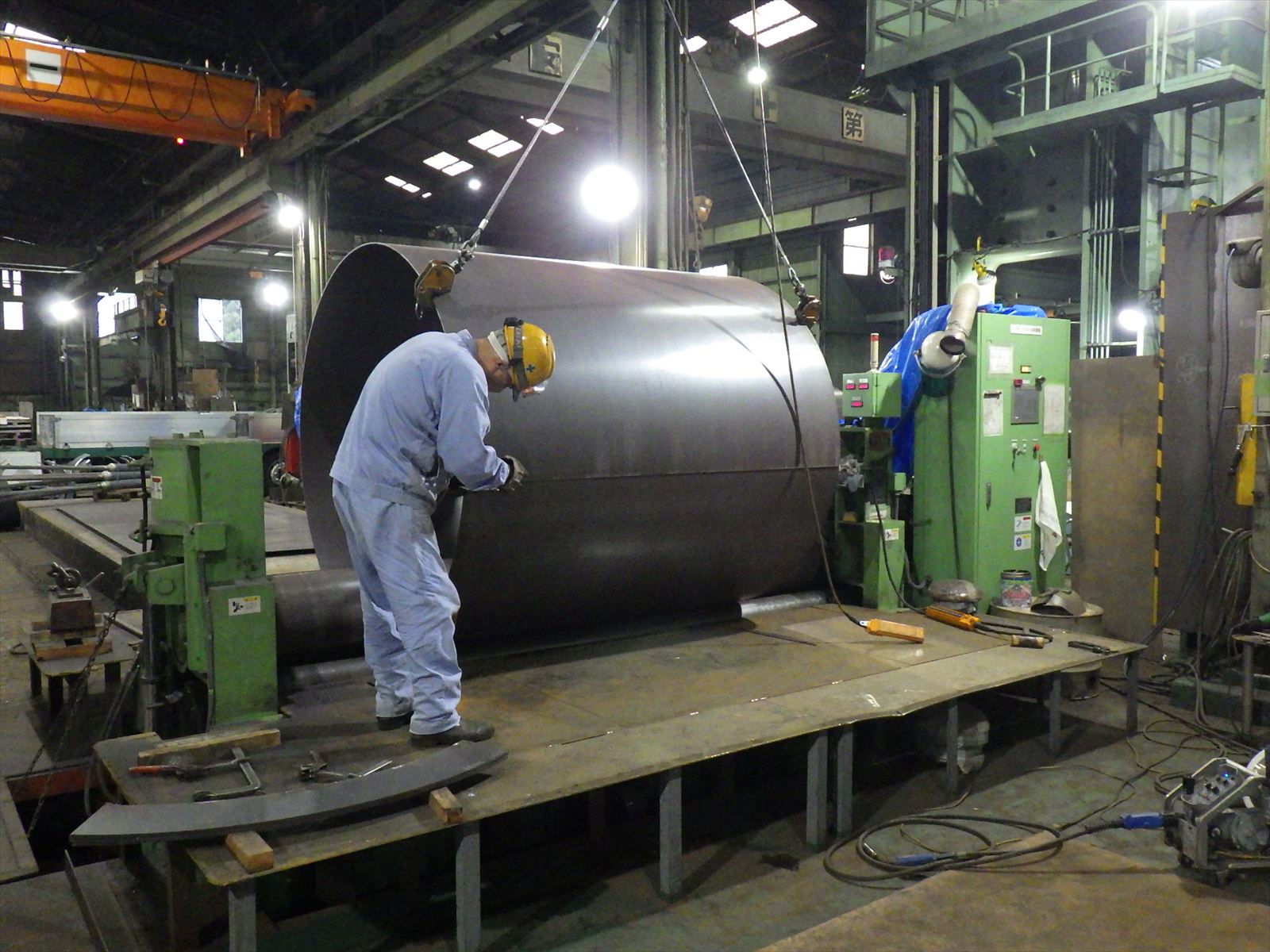

ベンディングローラー
| メーカー | 栗本鐵工所 |
|---|---|
| 型式 | PRB-MP160TNC-1630 |
| 加圧力 | 1600kN（160ton） |
| 最大板幅 | 3000mm |
| トップロール長さ | 3100mm |
| 最大板厚 |
端曲げ（φ820に於いて）16mm 中央曲げ（φ800に於いて）20mm |
| 最小巻径 | （板厚13mmに於いて）φ450mm |
| トップロール径 | φ375mm |
| ボトムロール径 | φ200mm |
| ボトムロール間隔 | 330mm |
高精度な端曲げ
NC制御により、 高精度な端曲げが可能です。
作業時間を短縮
ロールのたわみ補正機能を搭載し、 作業時間の短縮を実現します。

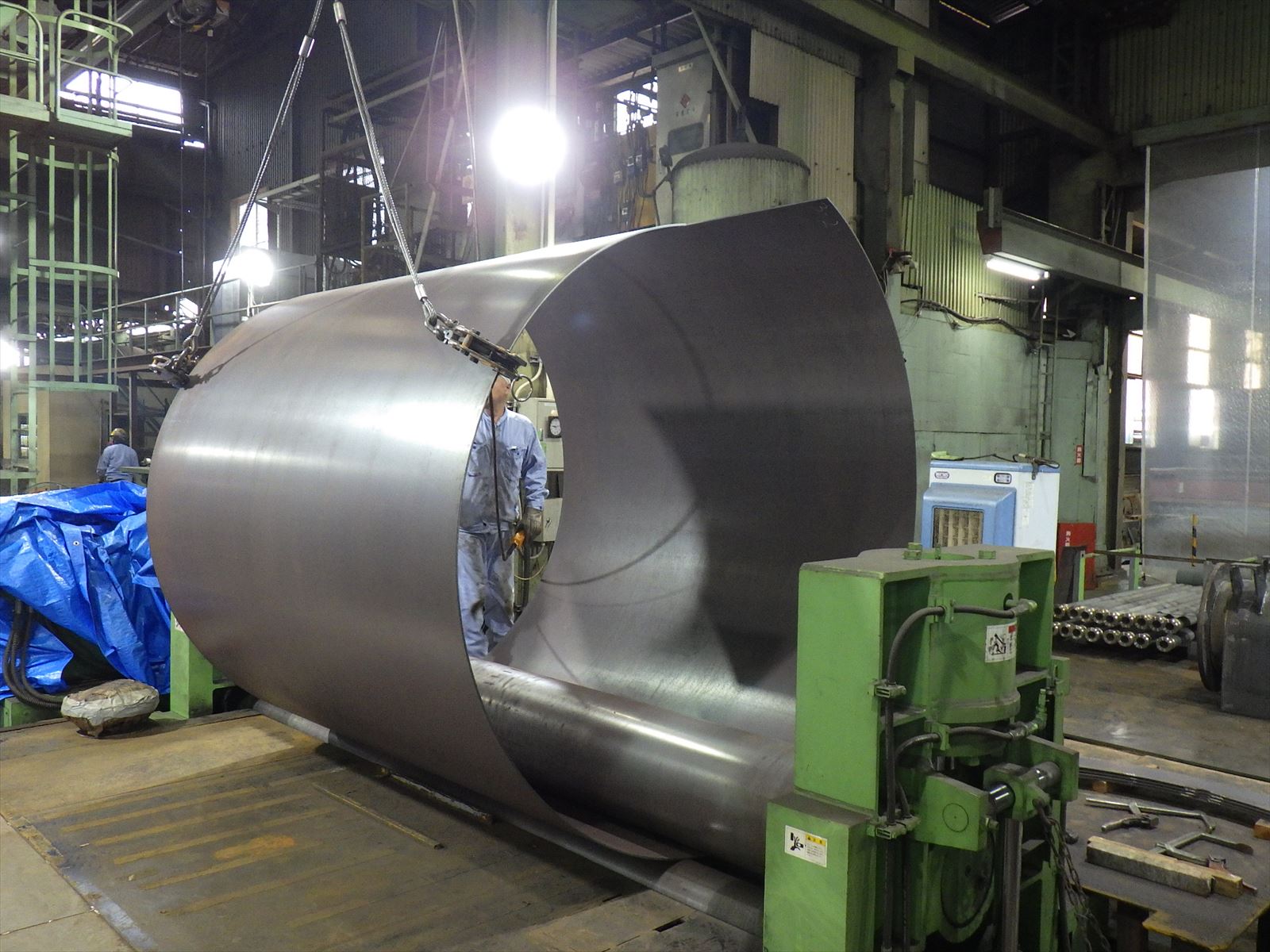

小径から大径まで対応
小径から大径まで、 真円度・円筒度の高いR曲げに対応しています。

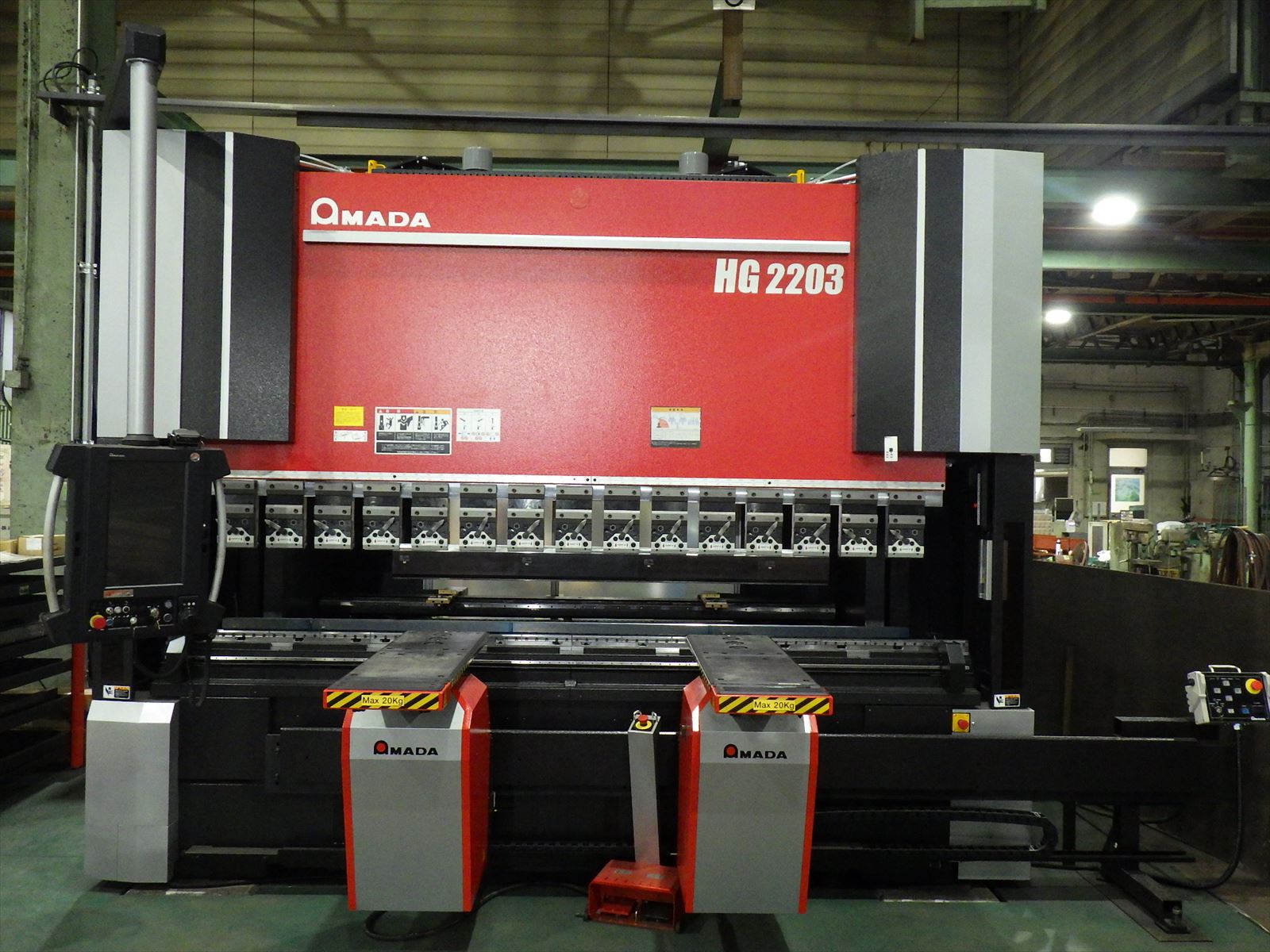

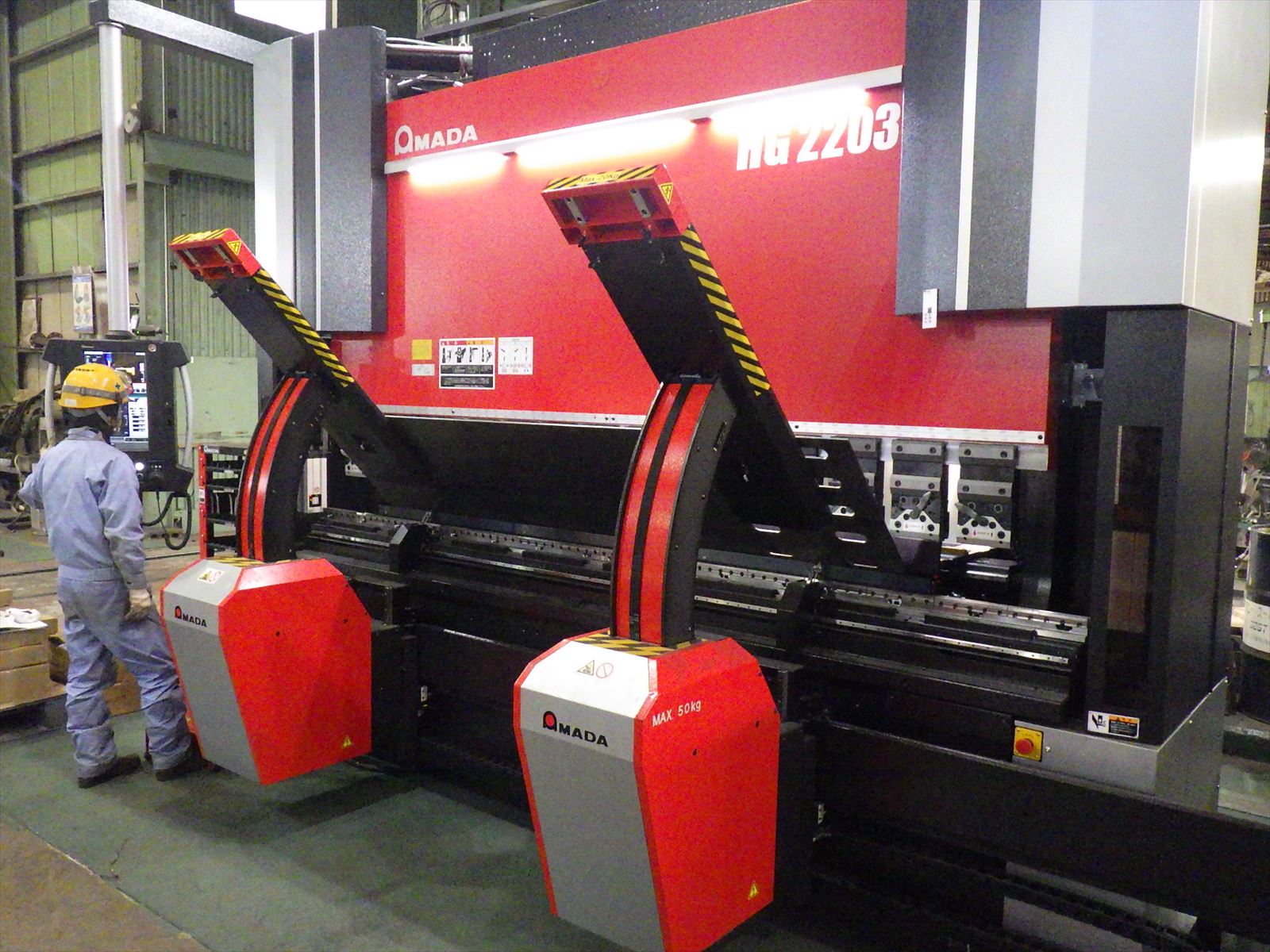

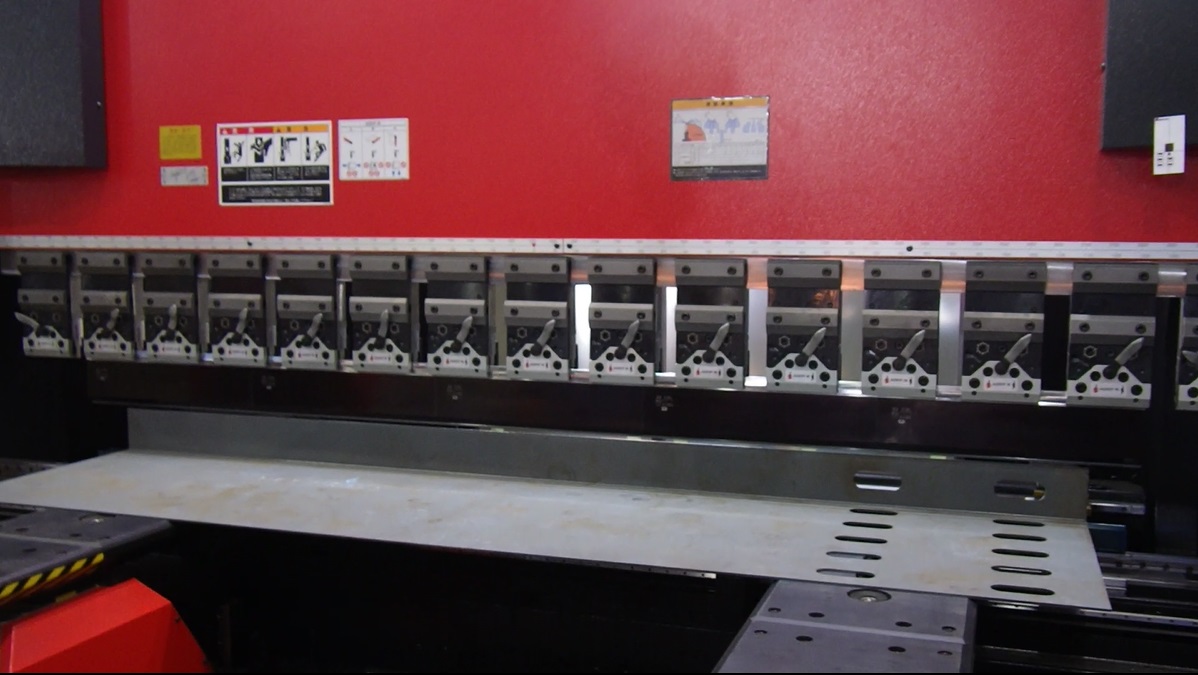

ブレーキプレス
| メーカー | アマダ |
|---|---|
| 型式 | HG2203 |
| 加圧能力 | 2200kN（220ton） |
| 最大曲げ長さ | 3110mm |
| スライド開閉ストローク長さ | 250mm |
| オープンハイト（パンチホルダーなし） | 520mm |
| 接触式角度センサー | 2軸 |
| 追従装置 | 2軸100kg |
| 全幅 | 5345mm |
| 奥行き | 1790mm |
| 全高 | 3220mm |
| 制御軸数 | 8軸：D1、D2、L1、L2、Y1、Y2、Z1、Z2 |
|---|---|
| 入力方式 | 角度 / ダイレクト / 形状 / 立体 |
| 工程選択 | 単動・寸動 |
| 設定単位 | D軸：0.001、L軸：0.01、 Y軸：0.1、Z軸：0.1、 CC軸：0～500% |
高精度な曲げ加工
曲げ加工精度 ±0.25° を実現可能です。
角度センサーで作業時間を削減
接触式角度センサーによる曲げ角度出しにより、 製作時間を削減します。
対応板厚：1～6mm
追従装置による作業負担軽減
追従装置により製品の腰折れを防止し、 作業者の労働負担を軽減します。
干渉確認機能
金型と製品の干渉確認機能により、 マシンと製品を保護します。
