FACILITIES
設備紹介
高度な加工技術を支える、充実した生産設備と
安定した製造環境をご紹介します。
01
SCALE
規模
FACTORY SITE
4,850m²
工場敷地
OFFICE
132m²
事務所
FACTORY
4,370m²
工場建物（6棟）
02
FACTORY LAYOUT
工場配置
FACTORY MAP
↗
03
EQUIPMENT
主要機械設備
製缶・溶接・切断・曲げ加工など、 幅広い製造工程に対応する設備を整えています。
| 機械名 | 数量 | 能力・その他 |
|---|---|---|
| 油圧プレス | 1 | 1,500ton |
| 油圧プレス | 2 | 100ton |
| ベンディングローラー | 1 | 160ton、T16×3m（端曲げ時）、T22×3m（補正曲げ） |
| ブレーキプレス | 1 | 220ton×3.0m |
| スケアシャー | 1 | SS：16m/m×4.0m SUS：12m/m×4.0m |
| スケアシャー | 1 | 3.2m/m×2.4m |
| 全自動帯鋸盤 | 1 | 400mm×700mm×12m（400A×45°mmまで切断可能） |

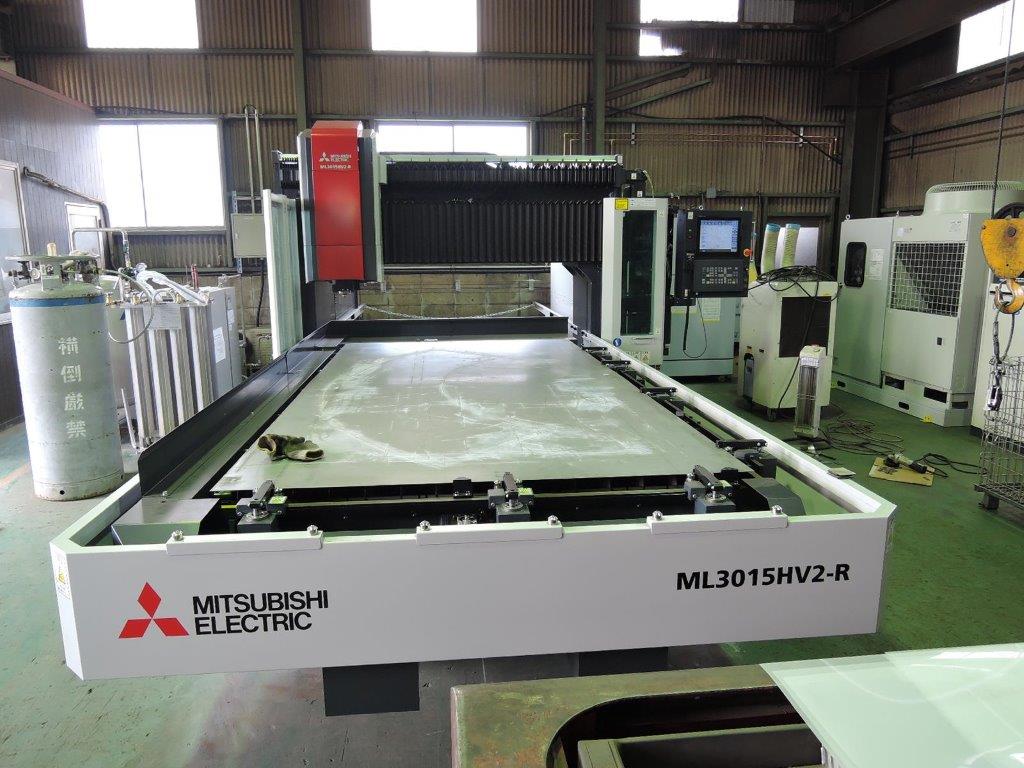

| 炭酸ガスレーザ加工機 | 1 | 16m/m×1.6m×3.1m |
| インバーターエアプラズマ DT-6000 | 7 | 30m/m（小形／TIG・手溶接兼用エアープラズマ切断機） |
| TIG溶接機 | 10 | 300A、150A |
| 炭酸ガス溶接機 | 20 | 500A、350A、180A |
| 溶接用ポジショナー | 5 | 3ton、1ton、0.5ton |
| 溶接用回転ローラー | 6 | 20ton、5ton、3ton、1ton |
| 歪矯正レベラー | 1 | 20m/m厚×250m/m幅 |
| ラジアンボール盤 | 1 | 1,500m/m |
| 小型ボール盤・ホルソー | 4 | — |
| ドリル研削盤 | 1 | φ3m/m～φ80m/m |
| アトラエース | 1 | φ70mm |
| アトラエース | 1 | φ19mm |
| 管ネジ切り機 | 1 | 1/8B～2B |
| 管開先取り機 | 1 | 1/8B～3B |
| 電動拡管調整器 | 1 | 1/8B～3B |
| コンプレッサー | 2 | 22KW |
| コンプレッサー | 1 | 37KW |
| ガス集合装置 | 3 | 液酸、プロパン、炭酸ガス |
| 天井走行クレーン | 1 | 30ton（荷役岸壁所有） |
| 天井走行クレーン | 1 | 20ton（荷役岸壁所有） |
| 天井走行クレーン | 3 | 10ton |
| 天井走行クレーン | 2 | 7.5ton |
| 天井走行クレーン | 3 | 5ton |
| 天井走行クレーン | 7 | 2.8ton、3ton |
| 組立定盤 | 3 | 12.0m×12.0m |
| 検査定盤 | 2 | 2.5m×8.0m、1.5m×3m |
| 検査設備 | 1式 | 1000kg/cm²水圧ポンプ、 300kg/cm²水圧ポンプ |
| アイアンワーカーNC 形鋼切断・打抜き | 1 | SS：75×9、SUS：50×6 |
04
QUALIFICATION
資格
JIS Z3841
資格
SA-3F、SA-3V
JIS Z3821
資格
TN-F、TN-P
MA-F、MA-V
JIS Z3801
資格
T-1F、T-1P
