FACILITIES
設備紹介

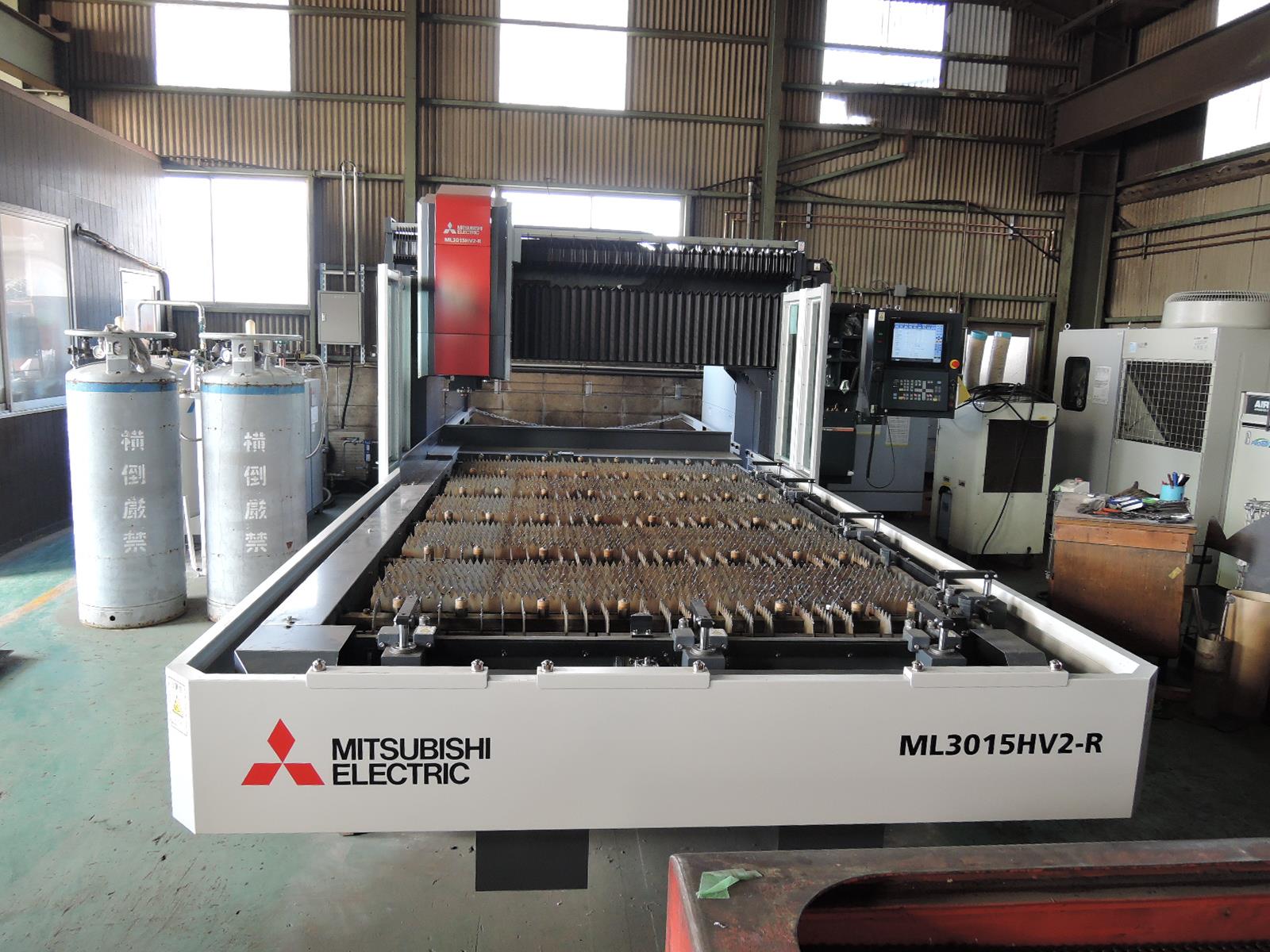

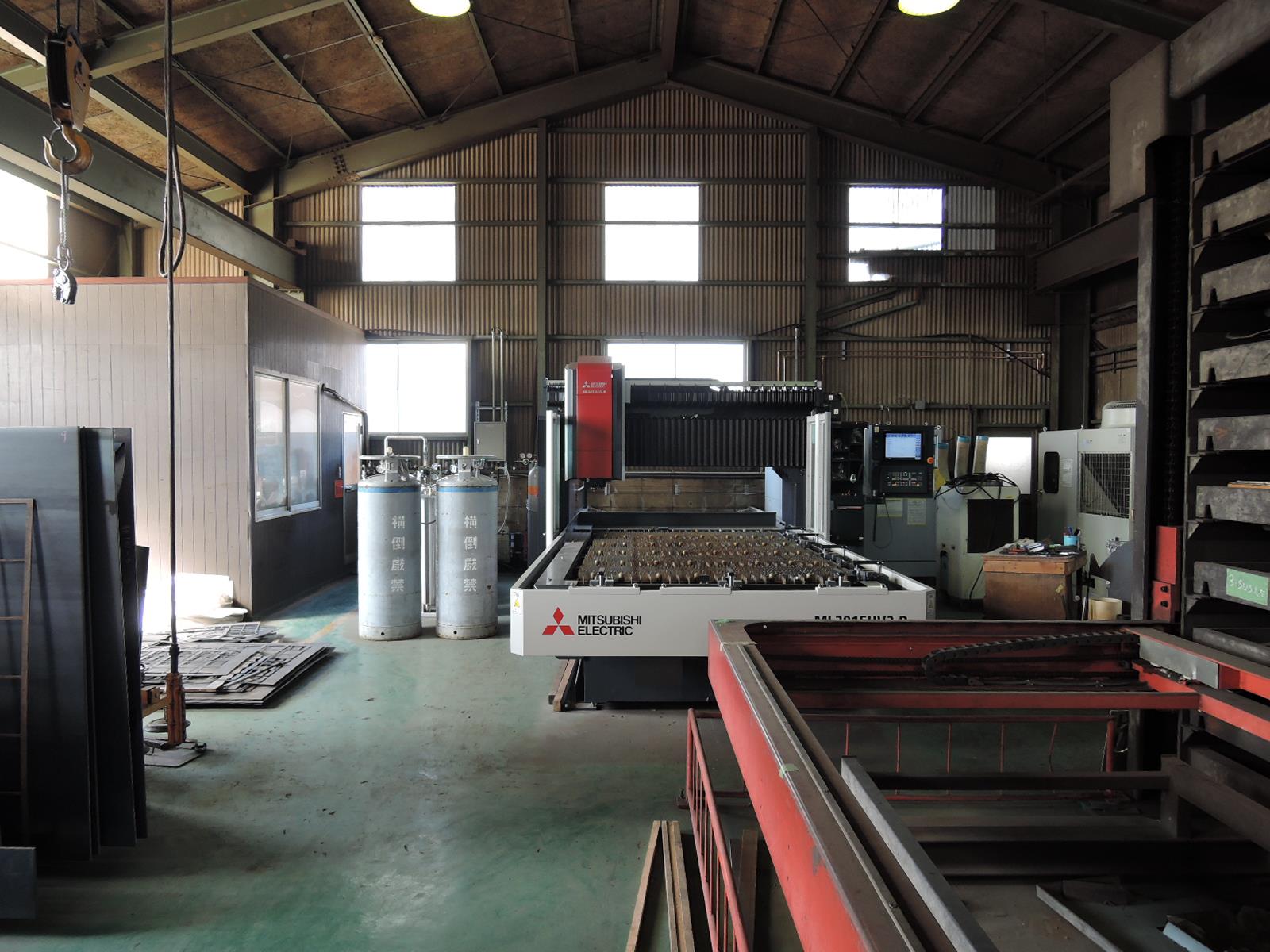

レーザー加工機
仕様
| メーカー | 三菱電機 KK |
|---|---|
| 型方 | ML3015HV2-R-20XF |
| 加工範囲 | 1525×3050mm |
| 切断速度 | 15000mm/min |
| 早送りテーブル速度 | 50000mm/min |
| 位置決め精度 | 0.01/500min |
| Z軸移動範囲 | 300mm |
| 制御軸数 | 3軸（X、Y、Z） |
| 同時制御軸数 | 3軸（X、Y、Z） |
| 駆動方法 | 全軸ACサーボモータ |
| 数値入力最小単位 | 0.001mm |
| 機械寸法 長 | 7275mm |
| 〃 幅 | 3569mm |
| 〃 高 | 2350mm |
発信機仕様
| 型式 | 20XF |
|---|---|
| 発信型式 | 三軸直交、SD(無声放電)励起方式 |
| 連続定格出力 | 2000W |
| 出力調整範囲 | 10～3000W |
| パルス発振時最大 | 3000W |
特徴
01

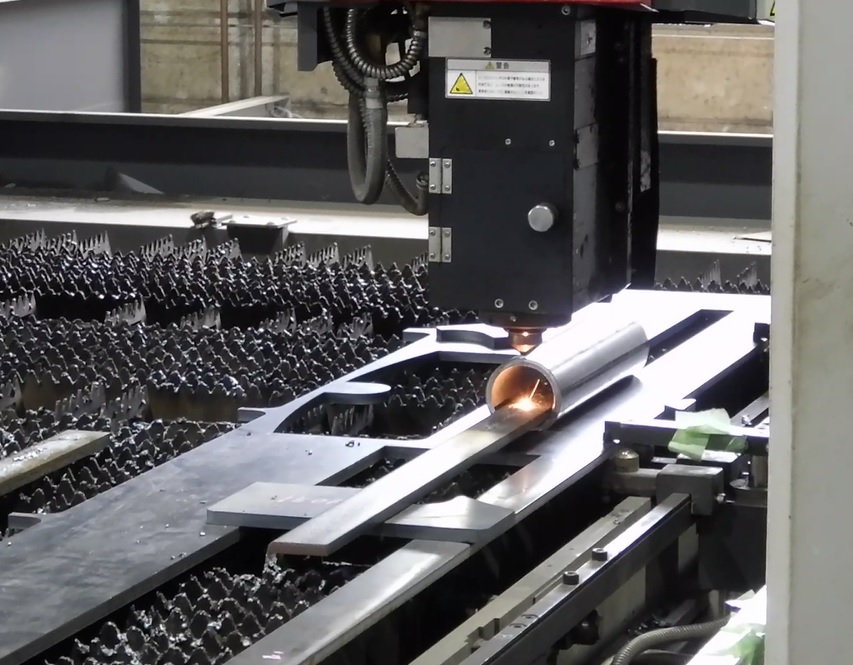

複雑な形状にも対応
複雑な形状に対応でき、 高精度な加工が可能です。
02
大きな形状の切断に対応
NC加工により、大きな形状のものも 高精度に切断できます。
最大加工サイズ
1500 × 3000 mm
03
幅広い板厚に対応
加工能力が大きく、さまざまな材質・板厚に 幅広く対応できます。
SS
16
mm
SUS
12
mm
BsP
3
mm
Cu
0.6
mm
Al
3
mm
アクリル
16
mm
木材
50
mm
※最高板厚を示します。
04
高圧窒素によるクリーンカット
高圧窒素切断により、 SUS 8mmまでクリーンカットが可能です。
05
多品種少量にも対応
多品種少量のご依頼にも柔軟に対応し、 短納期での切断が可能です。
